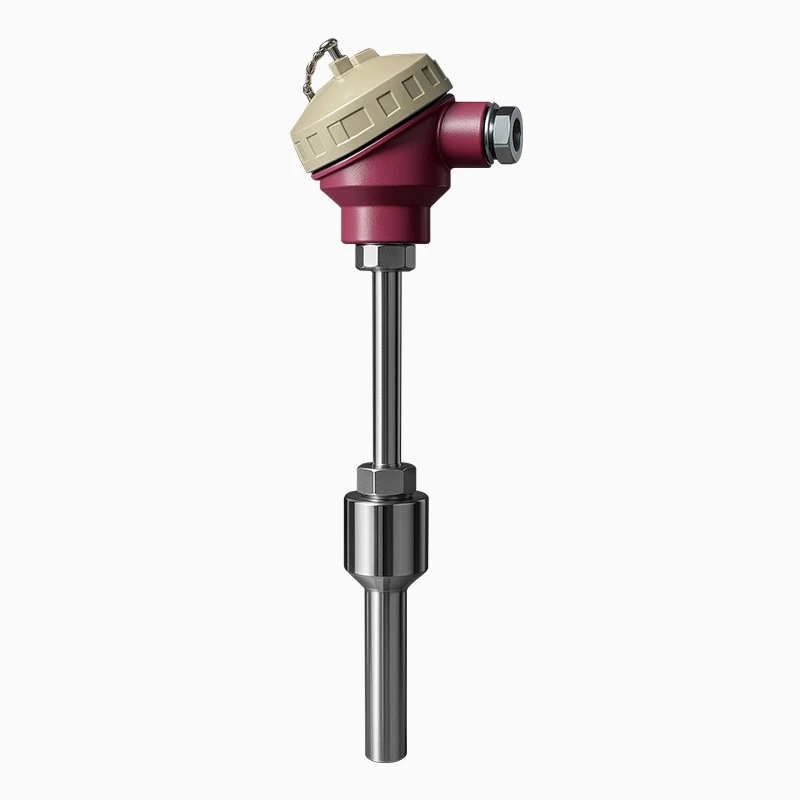

Czujnik temperatury typu termopara ma pancerną konstrukcję z-izolacją mineralną elementu pomiarowego. Dostępny z wieloma typami termopar, materiałami osłony, przyłączami procesowymi i opcjami wyjściowymi, czujnik można skonfigurować pod kątem wytwarzania energii, przetwarzania chemicznego, metalurgii, ropy i gazu, systemów grzewczych i produkcji sprzętu OEM.
Kluczowe podstawowe możliwości techniczne
Podwójna-uniwersalność elementów:Obsługuje termopary typu K, J, E, T, N, S, R, B i czujniki RTD PT100 dla różnych zakresów temperatur i zastosowań przemysłowych.
Wybuch-Odporny na eksplozję i iskrobezpieczny:Zaprojektowane tak, aby spełniać międzynarodowe wymagania dotyczące lokalizacji niebezpiecznych, spełniając wymogi ognioodporności od Exd IIBT1-T6 do Ex ia IICT1-T6.
Zaawansowana integracja nadajnika:Opcjonalnie zintegrowane 2-przewodowe przetworniki 4-20 mA do zdalnej kalibracji, zarządzania zasobami i diagnostyki za pośrednictwem standardowych komunikatorów terenowych.
Dane techniczne
|
Parametr |
Specyfikacja |
|
Typ czujnika |
Termopara / PT100 |
|
Zakres temperatur |
-50 stopni do +600 stopnia (możliwość dostosowania), możliwość rozszerzenia do +1300 stopnia/+1600 stopnia w przypadku alternatywnych stopów/ceramiki |
|
Długość sondy |
0-300 mm Standard, dostępne na zamówienie |
|
Średnica sondy |
φ6mm/φ8mm/φ16mm/φ20mm/φ25mm, konfigurowalne |
|
Materiał sondy |
Stal nierdzewna 316 |
|
Materiały ochronne na tuby |
Stal nierdzewna 304, 316, 321, 310, stop GH3030, korund |
|
Sygnał wyjściowy |
Termopara, PT100, 4-20mA |
|
Klasa dokładności |
Klasa I/Klasa II |
|
Ocena ciśnienia |
Do 20 MPa |
|
Klasa ochrony |
IP65/IP67 |
|
Połączenie procesowe |
Gwintowane, złączki zaciskowe, dostosowane |
|
Podłączenie elektryczne |
M12×1,5, M16×1,5, M27×2, G1/2, G3/4, 1/2NPT |
|
Zasilanie |
Napięcie stałe 24 V |
|
Orzecznictwo |
Certyfikat CE,-przeciwwybuchowy |
|
Bezpieczeństwo funkcjonalne |
IEC 61508 / IEC 61511 |
Przemysłowe, które obsługujemy
Czujnik temperatury z termoparą HNT30 jest szeroko stosowany w niebezpiecznej i ciężkiej-infrastrukturze przemysłowej:
Wytwarzanie energii cieplnej:Główne rurociągi parowe, przegrzewacze, łożyska turbin i monitorowanie gazów spalinowych z kotłów.
Chemia i petrochemia:Urządzenia do krakingu rafinacyjnego, kolumny destylacyjne o wysokiej korozyjności i profile temperatur reaktorów.
Metalurgia i żelazo/stal:Monitoring termiczny wyłożenia cegieł wielkiego pieca, piece do obróbki cieplnej i systemy chłodzenia walcowni.
Dlaczego warto wybrać Honno
Kompleksowe rozwiązania w zakresie pomiaru płynów
Kompletne portfolio produktów obejmujące pomiary ciśnienia, przepływu, temperatury i poziomu, umożliwiające-zaopatrzenie się w jednym miejscu na potrzeby projektów z zakresu automatyki przemysłowej i kontroli procesów.
Obsługa wielu-certyfikatów
Produkty są zgodne z normami zarządzania jakością ISO 9001 i są dostępne z certyfikatami CE, ATEX, SIL i innymi-uznawanymi w branży certyfikatami.
Niestandardowe wsparcie inżynieryjne
Elastyczne usługi OEM i ODM, obejmujące niestandardowe zakresy pomiarowe, przyłącza procesowe, sygnały wyjściowe, materiały i konfiguracje-specyficzne dla aplikacji.
Szybka reakcja i dostawa
Konsultacje techniczne w ciągu 24 godzin, szybkie wsparcie w zakresie wyceny i efektywne planowanie produkcji, aby pomóc w realizacji projektów.
Globalne doświadczenie projektowe
Produkty są dostarczane do klientów w Europie, Ameryce Północnej, Azji Południowo-Wschodniej, na Bliskim Wschodzie i w Afryce, obsługując różnorodne zastosowania przemysłowe.
Certyfikat
Często zadawane pytania
|
Opancerzony czujnik temperatury HNT30 |
|
|
Określone parametry |
Wartość / opis |
|
Zasada pomiaru |
Pancerny czujnik temperatury HNT30 (zwykle termopara pancerna lub rezystor termiczny) działa w oparciu o efekt termoelektryczny lub zasadę zmiany rezystancji wraz z temperaturą. Jego rdzeniem jest zamknięcie elementu czujnika temperatury w metalowej rurce ochronnej, wypełnionej wewnątrz materiałem izolacyjnym, generującym słaby potencjał termoelektryczny (termopara) lub zmianę rezystancji (rezystor termiczny) z powodu zewnętrznej różnicy temperatur, co pozwala uzyskać wysoką precyzję i szybką reakcję pomiaru temperatury. |
|
Aplikacja |
1. Pomiar-wysokiej temperatury w procesach przemysłowych, odpowiedni do pomiaru cieczy, pary, gazów i stałych temperatur powierzchni. |
|
Długość pręta sondy |
0 ~ 300 mm, poza możliwością dostosowania |
|
Średnica sondy |
φ6mm/φ8mm/φ16mm/φ20mm/φ25mm, konfigurowalne |
|
Minimalna głębokość wprowadzenia czujnika |
>8D (D to zewnętrzna średnica rury ochronnej) |
|
Materiał pręta sondy |
316 |
|
Materiał tuby ochronnej |
Korund, wysoka-aluminium, stop GH3030, stal nierdzewna 321, stal nierdzewna 310, stal nierdzewna 304, stal nierdzewna 316, możliwość dostosowania. |
|
Metoda połączenia |
Połączenie gwintowane/uchwytowe |
|
Dokładność |
|
|
Wytrzymałość na ciśnienie |
<20MPa (The uncertainty is influenced by the protection tube material, diameter, and wall thickness) |
|
Zakres temperatur |
-50 ~ +600 stopni ( -58 stopni F - 1112 stopni F) Możliwość dostosowania |
|
Stopień dokładności |
Poziom I Poziom II |
|
Wyjścia |
4-20mA/PT100 |
|
Poziom ochrony |
IP65/IP67 |
|
Podłączenie elektryczne |
M12*1,5,M16*1,5,M27*2,G1/2,G3/4,1/2NPT |
|
Zasilanie |
Napięcie stałe 24 V |
|
Bezpieczeństwo produktu |
Certyfikat CE |
|
Bezpieczeństwo funkcjonalne |
Zgodny z normą IEC 61508, pozwala na zastosowanie w zastosowaniach związanych z bezpieczeństwem określonych w normie IEC 61511 |
|
Certyfikat przeciwwybuchowy- |
Certyfikat przeciwwybuchowy- |
