Przegląd produktu

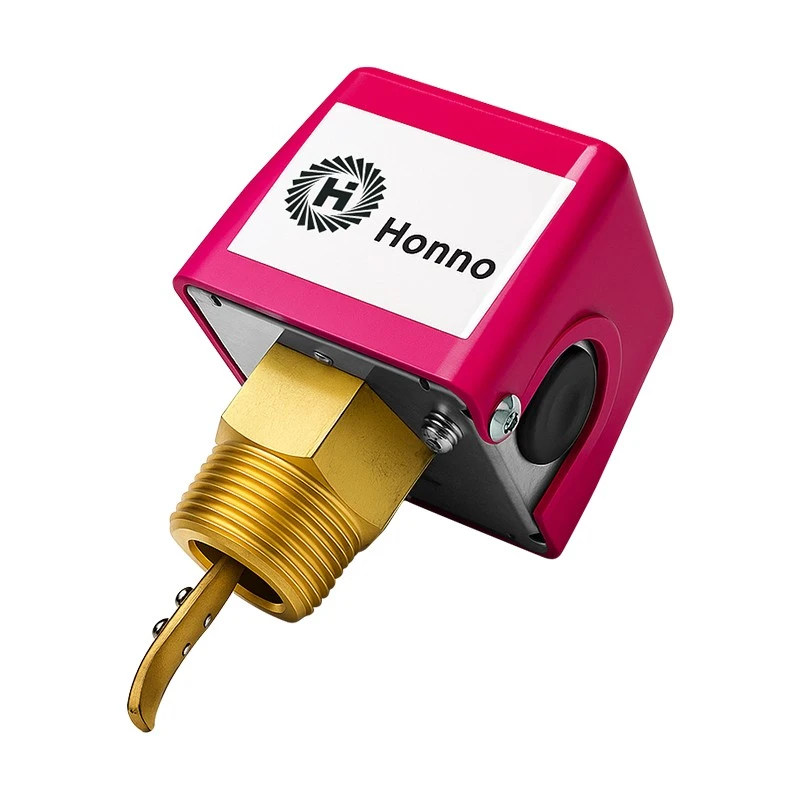

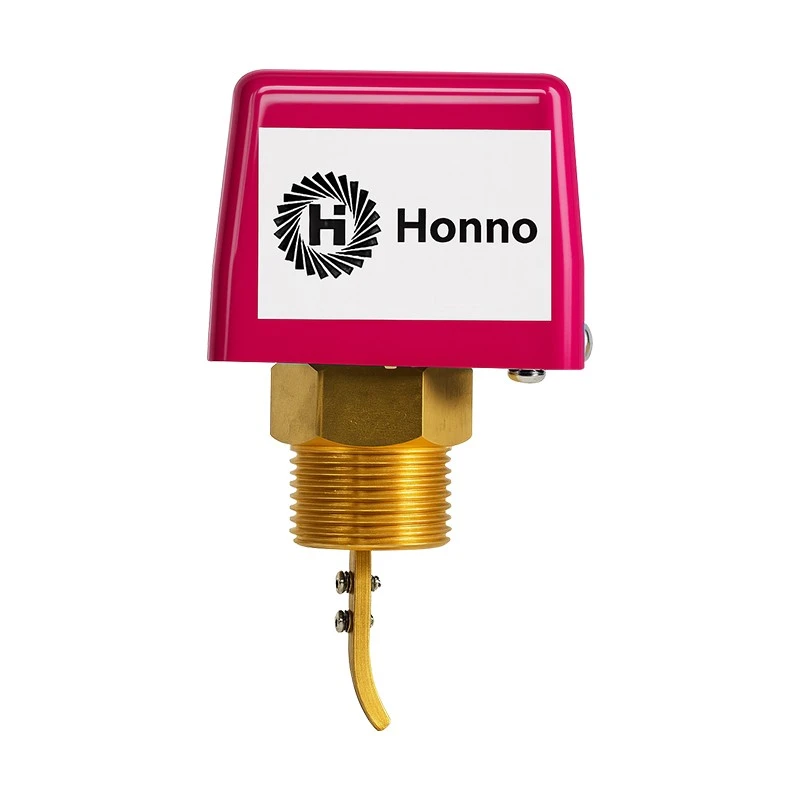

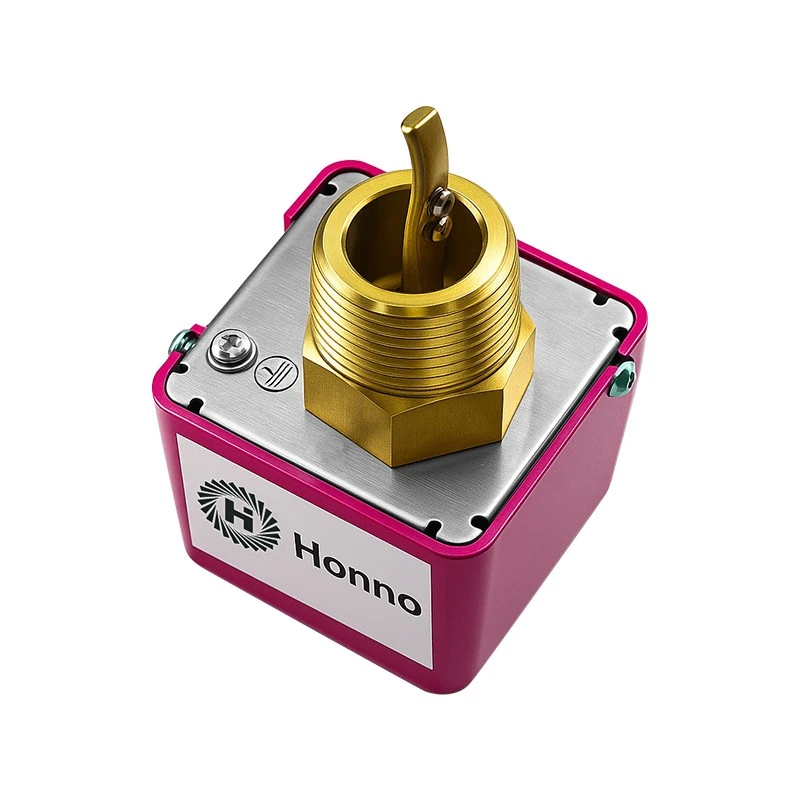

Przełącznik przepływu Baffle to mechaniczne urządzenie typu łopatkowego, w którym przepływ płynu porusza łopatką, która uruchamia mikroprzełącznik w celu wykrywania przepływu w rurociągach.
Dane techniczne
|
Kategoria |
Parametr |
Specyfikacja |
|
Płyn i przepływ |
Kompatybilne nośniki |
Woda i ciecze-o niskiej lepkości |
|
Zakres rozmiarów rur |
DN25–DN200 1–8 cali ±2 mm |
|
|
Ustaw zakres punktów |
1.0–30.0 m³/h ±15% |
|
|
Powtarzalność |
Mniej niż lub równo 3% odczytu ±1% FS |
|
|
Spadek ciśnienia |
Mniejsze lub równe 0,05 bara ±10% |
|
|
Elektryczny |
Typ kontaktu |
Mikroprzełącznik SPDT Form C |
|
Ocena przełączania |
250 V AC 5 A / 24 V DC 2 A |
|
|
Podłączenie elektryczne |
DIN 43650 / M12 / M20×1,5 |
|
|
Rezystancja izolacji |
Większe lub równe 100 MΩ przy 500 VDC |
|
|
Operacyjny |
Maksymalne ciśnienie robocze |
25 barów SS / 10 barów mosiądzu |
|
Średnia temperatura |
-20 do +120 stopni ±2 stopnie |
|
|
Temperatura otoczenia |
-20 do +80 stopni ±1 stopień |
|
|
Ochrona |
Ocena IP |
Opcjonalnie IP65 / IP67 |
|
Ochrona przeciwwybuchowa |
Ex d IIC T6 Gb / Ex ia IIC T6 Ga |
|
|
Mechaniczny |
Połączenie procesowe |
G 1/2", G 1", NPT 1", kołnierzowe |
|
Materiały zwilżone |
Stal nierdzewna 316L / mosiądz / niklowany-mosiądz |
|
|
Opieczętowanie |
FKM / EPDM / NBR ±5 Shore A |
|
|
Instalacja |
Pozycja montażowa |
Preferowany poziom, dopuszczalny pionowy ±5 stopni |
|
Wydajność |
Czas reakcji |
Działanie mniejsze lub równe 1,2 s / Zwolnienie mniejsze lub równe 1,5 s ±0,3 s |
|
Życie mechaniczne |
Większe lub równe 1 000 000 cykli |
|
|
Zgodność |
Certyfikaty |
CE / RoHS / ATEX / SIL 2 |
Funkcje techniczne i wydajność
Hydrodynamiczny profil wiosła
Kształt łopatki zmniejsza opór przepływu płynu przy dużych prędkościach.
Hermetyczna bariera mieszkowa
Konstrukcja mieszka izoluje obudowę od medium procesowego, aby zmniejszyć ryzyko wycieku.
Samooczyszczająca się geometria sworznia-
Konstrukcja obrotowa zmniejsza gromadzenie się ciał stałych wokół obszaru zawiasów podczas pracy.
Stała-transmisja magnetyczna
Sprzęgło magnetyczne przenosi ruch łopatki bez penetracji wału, co zmniejsza zużycie uszczelnienia.
Naprężenie-Odpuszczanie komponentów z odprężeniem
Obróbka termiczna stabilizuje napięcie sprężyny podczas produkcji.
Aplikacje
|
Pole aplikacji |
Typowe zastosowanie |
|
Systemy HVAC |
Monitoruje cyrkulację wody w pętlach agregatów chłodniczych w systemach HVAC. |
|
Chłodzenie Przemysłowe |
Wykrywa utratę chłodziwa w liniach spawalniczych w przemysłowych układach chłodzenia. |
|
Uzdatnianie wody |
Sprawdza warunki przepływu pompy dozującej chemikalia w instalacjach uzdatniania wody. |
|
Ochrona pompy |
Wykrywa brak płynu w przewodach wlotowych pompy. |
|
Systemy smarowania |
Monitoruje dopływ oleju do układów smarowania łożysk. |
Certyfikaty i kontrola jakości
|
Norma/dyrektywa |
Podstawa |
Funkcja zgodności |
|
ISO 9001:2015 |
System zarządzania jakością |
Stosowany do kontroli jakości produkcji i procesu |
|
Znak CE |
Dyrektywy LVD i EMC |
Oznacza zgodność z wymogami UE dotyczącymi bezpieczeństwa elektrycznego i ciśnieniowego |
|
Dyrektywa RoHS |
Ograniczenie dotyczące substancji niebezpiecznych |
Ogranicza użycie substancji niebezpiecznych, w tym ołowiu |
|
ATEX/IECEx |
Ochrona przeciwwybuchowa |
Nadaje się do stosowania w strefach niebezpiecznych Strefy 1 i Strefy 2 |
100% test ciśnienia hydrostatycznego
Każdy korpus przełącznika przechodzi weryfikację uszczelnienia pod ciśnieniem cieczy przy 1,5-krotności maksymalnego limitu znamionowego w celu sprawdzenia integralności hermetycznej.
Kontrola ciągłości dielektrycznej
Zautomatyzowane testy sprawdzają rezystancję izolacji na zaciskach mikroprzełącznika SPDT, aby zapobiec zwarciom.
Kinematyczne profilowanie obrotowe
Mechaniczne ramię łopatki jest poddawane cyklicznym cyklom, aby zapewnić płynny obrót obrotu i zapobiec sklejaniu się elementów.
Automatyczna kalibracja na stanowisku przepływu
Czujniki laserowe monitorują rzeczywiste punkty uruchomienia łopatek w porównaniu z prędkościami płynu odniesienia, aby zweryfikować powtarzalność-punktów zadanych.
Możliwości OEM/ODM i produkcyjne
Konfigurowalne przyłącza procesowe
Obróbka obsługuje gwinty G, NPT lub BSPT zgodnie ze specyfikacjami klienta.
Elastyczne pozyskiwanie przewodów ołowianych
Obsługuje niestandardowe długości przewodów i ekranowanie dla systemów sterowania.
Zastąpienie gatunku stopu
Opcjonalna stal nierdzewna 316L zapewniająca odporność chemiczną.
Stała roczna wydajność wyjściowa
Roczna produkcja do 50 000 jednostek w zależności od konfiguracji.
Często zadawane pytania
|

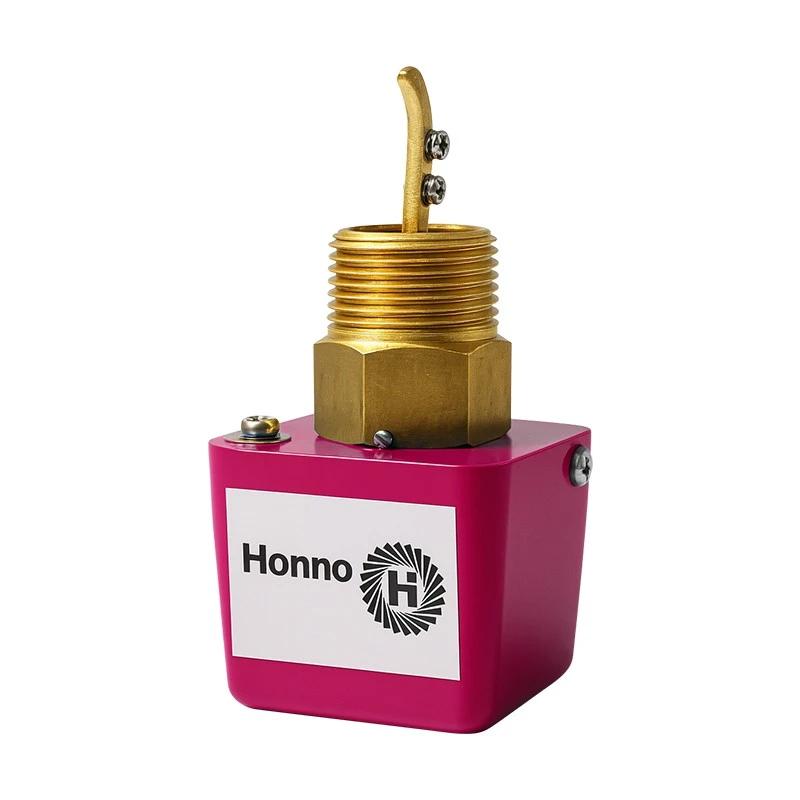

Przełącznik przepływu typu przegrodowego HNF10-E |
|
|
Określone parametry |
Wartość / opis |
|
Zasada pomiaru |
Działa w oparciu o zasady mechaniczne. Przepływ płynu działa na przegrodę podtrzymywaną przez sprężynę. Gdy natężenie przepływu osiągnie zadaną wartość, ruch przegrody mechanicznie uruchamia mikroprzełącznik, generując w ten sposób sygnał przełączający. |
|
Zakres średnic nominalnych |
Gwint 1"-6", inne rozmiary można dostosować |
|
Materiał części zwilżonych |
Stal nierdzewna |
|
Metoda połączenia |
Połączenie gwintowane |
|
Maksymalny błąd pomiaru |
±2,5% pełnej skali |
|
Zakres pomiarowy |
20-1800 l/min |
|
Maksymalne ciśnienie procesowe |
16 barów |
|
Średni zakres temperatur |
Maksymalnie 90 stopni |
|
Zakres temperatury otoczenia |
-25...80 stopni |
|
Materiał obudowy nadajnika |
Nieograniczony |
|
Wyświetlacz/obsługa |
Brak wyświetlacza |
|
Wejścia |
|
|
Wyjścia |
Normalnie otwarty + normalnie zamknięty (250VAC, 3A) |
|
Zasilanie |
24 V DC / 230 V AC |
|
Certyfikat |
|
|
Bezpieczeństwo funkcjonalne |
Bezpieczeństwo funkcjonalne jest zgodne z normą IEC 61508, co pozwala na jego zastosowanie w zastosowaniach związanych z bezpieczeństwem zgodnie z normą IEC 61511. |
